ລາງວັນໂລຫະ

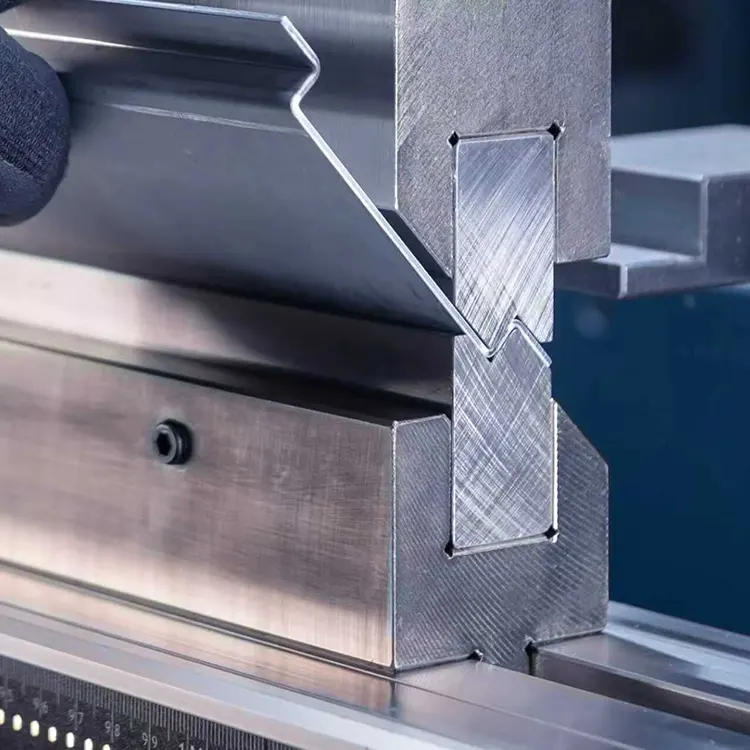

CNC ງໍສໍາລັບແຜ່ນໂລຫະທີ່ຊົດເຊີຍພາກສ່ວນໂຄ້ງໃນເຄື່ອງຈັກທີ່ແຕກຕ່າງກັນ

ຜູ້ຜະລິດໃນອຸດສະຫະກໍາເຊັ່ນ: ຝາປິດອຸປະກອນເອເລັກໂຕຣນິກ, ຕູ້ອຸດສາຫະກໍາ, ຕູ້ອຸດສາຫະກໍາ, ແລະກອບອຸປະກອນທາງການແພດມັກຈະມີການຄວບຄຸມທີ່ຊັດເຈນ, ຄວບຄຸມ. ສ່ວນປະກອບຂອງຂົວເຫຼົ່ານີ້ລະຫວ່າງຫນ້າດິນທີ່ບໍ່ຖືກຕ້ອງຫຼືສ້າງສະຖານທີ່ທີ່ມີໂຄງສ້າງສໍາລັບອົງປະກອບພາຍໃນ. ເຄື່ອງຈັກທີ່ແຕກຕ່າງກັນຊ່ຽວຊານດ້ານໃນເອກະສານທີ່ຊັດເຈນຊົດເຊີຍການບໍລິການໂຄ້ງໂລຫະທີ່ແກ້ໄຂບັນຫາຄວາມສອດຄ່ອງ. ພວກເຮົາຈັດສົ່ງວິທີແກ້ໄຂບັນຫາທີ່ມີປະເພນີແລະເຄິ່ງປະເພນີສໍາລັບແອັບພລິເຄຊັນຕ່າງໆເຊັ່ນ: ວາງວົງເລັບເອເລັກໂຕຣນິກ, ຊົດເຊີຍຕູ້ໃສ່ເຄື່ອງຈັກ, ແລະອື່ນໆ. ແຕ່ລະພາກສ່ວນແມ່ນເຮັດດ້ວຍເຕັກໂນໂລຢີທີ່ມີຄວາມກ້າວຫນ້າໃນການປ້ອງກັນຂະຫນາດຊົດເຊີຍທີ່ແນ່ນອນແລະມຸມທີ່ສອດຄ່ອງກັນ. ນີ້ຮັບປະກັນວ່າພວກເຂົາເຫມາະສົມກັບສາຍປະຊຸມຂອງທ່ານທີ່ມີຢູ່ແລ້ວ. ໂດຍການຮ່ວມມືກັບພາກສ່ວນຊົດເຊີຍຂອງທ່ານ, ທ່ານກໍາຈັດຄວາມຈໍາເປັນໃນການປັບຕົວຄູ່ມືຫຼືການຊຸມນຸມຂອງສ່ວນປະກອບທີ່ຫຼາກຫຼາຍ, ໂດຍໃຊ້ຂະບວນການຜະລິດຂອງທ່ານ. ຜົນໄດ້ຮັບນີ້ເຮັດໃຫ້ມີການປັບປຸງຜະລິດຕະພັນທີ່ເຫມາະສົມກັບຜະລິດຕະພັນ, ການເຮັດວຽກ, ແລະການເລັ່ງລັດສະແດງ.

ການຊົດເຊີຍໂລຫະບໍ່ແມ່ນພຽງແຕ່ປະເພດຂອງມາດຕະຖານເທົ່ານັ້ນ - ມັນແມ່ນຂະບວນການທີ່ມີຄວາມຊ່ຽວຊານເທົ່ານັ້ນ - ມັນແມ່ນຂະບວນການທີ່ມີຄວາມຊ່ຽວຊານເທົ່ານັ້ນທີ່ຈະແກ້ໄຂບັນຫາການຜະລິດທີ່ມັກ: ເອົາອຸປະກອນເອເລັກໂຕຣນິກ: ມັນອາດຈະຕ້ອງການວົງເລັບທີ່ຊົດເຊີຍກະດານວົງຈອນ 10 ມມຂ້າງເທິງກະດານໂລຫະເພື່ອຫລີກລ້ຽງບັນຫາຄວາມຮ້ອນ. ຕູ້ອຸດສາຫະກໍາສາມາດຕ້ອງການແບ່ງປັນທີ່ມີການຊົດເຊີຍ 5 ມມເພື່ອໃຫ້ເຫມາະກັບການປະທັບຕາຂອງ gasket. ລົດເຂັນທາງການແພດອາດຈະຕ້ອງມີແຜ່ນຕິດຕັ້ງທີ່ມີການຊົດເຊີຍ 3 ມມເພື່ອເຮັດວຽກກັບຮາດແວທີ່ມີຢູ່ແລ້ວ. ການບໍລິການໂຄ້ງມາດຕະຖານມັກຈະລົ້ມເຫລວທີ່ຈະຕອບສະຫນອງຄວາມຕ້ອງການທີ່ຊັດເຈນເຫຼົ່ານີ້. ພວກມັນສ້າງຊິ້ນສ່ວນຕ່າງໆທີ່ມີຄວາມເລິກຫຼືມຸມທີ່ບໍ່ສອດຄ່ອງທີ່ບັງຄັບໃຫ້ທ່ານປັບເວລາໃນສະຖານທີ່ແລະສ່ຽງຄວາມເສຍຫາຍ. ຢູ່ໂຮງງານຜະລິດທອງເຫລືອງທີ່ມີຄວາມແຕກຕ່າງ, ພວກເຮົາບໍ່ພຽງແຕ່ "ງໍສ່ວນທີ່ມີການຊົດເຊີຍ." ພວກເຮົາອອກແບບແຕ່ລະຂໍ້ມູນໃຫ້ກັບຄວາມຕ້ອງການສະພາແຫ່ງສະເພາະຂອງທ່ານ. ຂະບວນການເລີ່ມຕົ້ນໂດຍການວິເຄາະການພົວພັນກັບສ່ວນປະກອບຂອງພາກສ່ວນອື່ນໆ: ທ່ານຕ້ອງການຊ່ອງຫວ່າງຫຍັງລະຫວ່າງຫນ້າດິນ? ການຊົດເຊີຍຈະມີນ້ໍາຫນັກຫຼືພຽງແຕ່ເພີ່ມ spacing? ການຊົດເຊີຍຕ້ອງການທີ່ຈະຂຶ້ນກັບຮູທີ່ເຈາະກ່ອນບໍ? ວິທີການສະພາແຫ່ງນີ້ຮັບປະກັນວ່າບາງສ່ວນການຊົດເຊີຍທີ່ພວກເຮົາຈັດສົ່ງໃຫ້ເຂົ້າຮອບທໍາອິດ. ບໍ່ມີການເຮັດວຽກຄືນໃຫມ່, ບໍ່ມີການຊັກຊ້າຕໍ່ຕາຕະລາງການຜະລິດຂອງທ່ານ.

ການບໍລິການໂລຫະແບບໂລຫະຂອງພວກເຮົາເລີ່ມຕົ້ນດ້ວຍການເຮັດວຽກໃນໄລຍະສາມໄລຍະສຸມໃສ່ຄວາມແມ່ນຍໍາແລະຄວາມເຫມາະສົມ. ຂະບວນການເລີ່ມຕົ້ນດ້ວຍການວິເຄາະລະອຽດກ່ຽວກັບຄວາມຕ້ອງການຊົດເຊີຍຂອງທ່ານ. ມາດຕະຖານໂດຍການສຸມໃສ່ພຽງແຕ່ຂະຫນາດສ່ວນ, ແຕ່ການຊົດເຊີຍໂລຫະທີ່ຊົດເຊີຍຕົວເອງຕ້ອງການໃຫ້ສະຫະພັນສະພາບການຂອງສ່ວນປະກອບຂອງສ່ວນ. ຍົກຕົວຢ່າງ, ຖ້າທ່ານຕ້ອງການວົງເລັບທີ່ຊົດເຊີຍສໍາລັບທີມວິສະວະກໍາຂະຫນາດພາຍໃນຂອງພວກເຮົາຄັ້ງທໍາອິດ, ໃຫ້ມີວົງເລັບຂອງ rack, ແລະບ່ອນທີ່ມີຮູທີ່ມີຢູ່ແລ້ວ. ຫຼັງຈາກນັ້ນ, ພວກເຮົາໃຊ້ໂປແກຼມ 2d CAD ເພື່ອເຮັດໃຫ້ມີການເຮັດແບບແຜນ "ຊົດເຊີຍ." ນີ້ບໍ່ພຽງແຕ່ຂຽນຄວາມຍາວຂອງພາກສ່ວນ, ຄວາມກວ້າງ, ແລະຊົດເຊີຍຄວາມເລິກ - ມັນຍັງຫມາຍຈຸດອ້າງອີງທີ່ຈະສອດຄ່ອງກັບສ່ວນປະກອບອື່ນໆ. ແຜນວາດປະກອບມີລາຍລະອຽດສໍາຄັນ: "ການຊົດເຊີຍທິດທາງ", "ຊົດເຊີຍຄວາມທົນທານຕໍ່", ແລະ "ງໍລໍາດັບ". ສໍາລັບພາກສ່ວນທີ່ສັບສົນທີ່ມີການຂາດແຄນຫຼາຍຄັ້ງ - ຄືກັບການແບ່ງປັນຕູ້ທີ່ມີທັງແນວຕັ້ງແລະແນວນອນ - ພວກເຮົາເຮັດການສະແດງ 3D. ສິ່ງເຫຼົ່ານີ້ສະແດງໃຫ້ເຫັນວ່າພາກສ່ວນຈະເຫມາະສົມກັບສະພາແຫ່ງສຸດທ້າຍ, ສະນັ້ນພວກເຮົາຈະຈັບປະເດັນທີ່ສອດຄ່ອງກ່ອນການຜະລິດເລີ່ມຕົ້ນ. ຂັ້ນຕອນການສ້າງແຜນທີ່ນີ້ເຮັດໃຫ້ແນ່ໃຈວ່າຂະບວນການງໍຊົດເຊີຍເຫມາະສົມກັບຄວາມຕ້ອງການສະພາແຫ່ງທີ່ເປັນເອກະລັກ, ບໍ່ແມ່ນພຽງແຕ່ກົດລະບຽບທົ່ວໄປ.

ເມື່ອມີການຊົດເຊີຍ Blueprint ແມ່ນເຮັດແລ້ວ, ພວກເຮົາຍ້າຍໄປໃຊ້ເຄື່ອງຫມາຍການຄ້າທີ່ມີຫຼາຍແກນເພື່ອເຮັດໃຫ້ການຊົດເຊີຍທີ່ຊັດເຈນ. ໄລຍະນີ້ເຮັດໃຫ້ອຸປະກອນພິເສດຂອງພວກເຮົາເພື່ອຮັບປະກັນຄວາມແມ່ນຍໍາ. ຂະຫນາດ 3-axis CND CND ເຄື່ອງຈັກທີ່ມີຄວາມຫຍຸ້ງຍາກໃນການຄວບຄຸມການຄວບຄຸມທີ່ສອດຄ່ອງ, ແຕ່ພວກເຮົາໃຊ້ແກນ 6 ແກນ. ເຫຼົ່ານີ້ມີ backguitages ຄູ່ແລະເຊັນເຊີການຕິດຕາມກວດກາເວລາຈິງ. ພວກເຂົາປ່ອຍໃຫ້ພວກເຮົາດັດປັບສອງສິ່ງສໍາຄັນສໍາລັບການຊົດເຊີຍ: "ຄວາມເລິກຊົດເຊີຍ" ແລະ "ມຸມຊົດເຊີຍ". ໃຫ້ເວົ້າວ່າພວກເຮົາກໍາລັງເຮັດວົງເລັບແບບຕັ້ງ 5 ມມຕັ້ງແຕ່ເຫຼັກທີ່ມີໂລຫະປະມານ 1.5 ມມ - ຫນາ. ລະບົບ CNC ປະຕິບັດຕາມລໍາດັບທີ່ຈະແຈ້ງ: ທໍາອິດ, ມັນຕັ້ງຢູ່ເທິງແຜ່ນໂລຫະທີ່ມີກະເປົາໂລຫະປະຖົມທີ່ຈະຕີຈຸດບິດທໍາອິດ. ຫຼັງຈາກນັ້ນ, ມັນໃຊ້ 110 ແຖບຂອງຄວາມກົດດັນທີ່ຈະເຮັດໃຫ້ງໍ ^ °ອຸນຫະພູມ 90 °-ນີ້ແມ່ນບາດກ້າວທໍາອິດຂອງການຊົດເຊີຍ. ຕໍ່ໄປ, backgauge ຂັ້ນສອງປ່ຽນເອກະສານຢຽດຕາມທາງຂວາງໂດຍ 5mm. ສຸດທ້າຍ, ມັນໃຊ້ 105 ແຖບຂອງຄວາມກົດດັນທີ່ຈະເຮັດໂຄ້ງທີ່ສອງອົງສາມາດໃຊ້ໄດ້. ສິ່ງດັ່ງກ່າວເຮັດໃຫ້ສໍາເລັດການຊົດເຊີຍ, ແລະຫນ້າທັງສອງຢູ່ຂະຫນານພາຍໃນ± 0.05mm. ການຄວບຄຸມຫຼາຍແກນນີ້ກໍາຈັດວ່າ "ການຊົດເຊີຍພຽງການລອຍລົມ" - ການບ່ຽງເບນເທື່ອລະກ້າວໃນຂະບວນການໂຄ້ງຂອງປື້ມຄູ່ມືຫລືພື້ນຖານ.

ຫຼັງຈາກເຮັດໃຫ້ການຊົດເຊີຍ, ພວກເຮົາເຮັດການທົດສອບຄວາມເຂົ້າກັນໄດ້ຕາມການປະກອບ. ຂັ້ນຕອນທີນີ້, ເປັນຜູ້ທີ່ມີຄວາມສໍາຄັນຂອງການບໍລິການຂອງພວກເຮົາ, ຖືກສ້າງຂຶ້ນໃນຄວາມເຂົ້າໃຈກ່າວວ່າຄວາມຖືກຕ້ອງຂອງມິຕິແມ່ນບໍ່ພຽງພໍໂດຍບໍ່ມີຄວາມເຂົ້າກັນໄດ້. ການທົດສອບນີ້ບໍ່ພຽງແຕ່ກວດສອບຂະຫນາດເທົ່ານັ້ນ. ພວກເຮົາຄັດລອກສະພາບແວດລ້ອມການປະຊຸມທີ່ແທ້ຈິງຂອງທ່ານໂດຍໃຊ້ຊິ້ນສ່ວນທີ່ແທ້ຈິງຫຼື replica. ຍົກຕົວຢ່າງ, ຖ້າທ່ານສັ່ງເອົາວົງເລັບສໍາລັບອຸປະກອນທາງການແພດ, ພວກເຮົາຕິດຕາມວົງເລັບໃຫ້ເປັນສໍາເນົາຂອງກອບຂອງອຸປະກອນຂອງທ່ານ. ຫຼັງຈາກນັ້ນ, ພວກເຮົາຄັດຕິດສ່ວນປະກອບທາງການແພດທີ່ມັນມີຄວາມຫມາຍສໍາລັບແລະກວດເບິ່ງ: ບໍ່ໄດ້ຮັບການຊົດເຊີຍທີ່ທ່ານຕ້ອງການຢູ່ລະຫວ່າງກອບແລະແຂນບໍ? ທ່ານສາມາດຮັບປະກັນສ່ວນປະກອບໄດ້ໂດຍບໍ່ໄດ້ບັງຄັບໃຫ້ຫລືເຮັດໃຫ້ຜິດພາດໃນວົງເລັບບໍ? ເຮັດຮູທີ່ເຈາະລ່ວງຫນ້າໃນວົງເລັບທີ່ມີຮູຢູ່ໃນຂອບໃນຂອບບໍ? ຖ້າພວກເຮົາພົບເຫັນສິ່ງທີ່ບໍ່ຖືກຕ້ອງ - ເຖິງແມ່ນວ່າຂະຫນາດນ້ອຍເທົ່າກັບ 0.1mm - ພວກເຮົາປັບການຕັ້ງຄ່າໂຄ້ງຂອງ CNC ສໍາລັບສ່ວນທີ່ເຫຼືອຂອງສ່ວນທີ່ເຫຼືອ. ບາງທີ tweak ຕໍາແຫນ່ງ Backgauge ຫຼືຄວາມກົດດັນຂອງໂລກ.

ການຮັບປະກັນຄຸນນະພາບສໍາລັບພາກສ່ວນທີ່ຊົດເຊີຍແມ່ນສ້າງປະມານສາມຄຸນລັກສະນະທີ່ສໍາຄັນ. ພວກເຮົາສຸມໃສ່ສາມສິ່ງທີ່ສໍາຄັນ: ຄວາມເລິກຂອງການຊົດເຊີຍທີ່ສອດຄ່ອງ, ຂະຫນານລະຫວ່າງຫນ້າທີ່ຊົດເຊີຍ, ແລະຄວາມສອດຄ່ອງກັບຈຸດອ້າງອີງ. ສໍາລັບທຸກໆພາກ, ພວກເຮົາໃຊ້ແມັດເລເຊີໄລຍະທາງເພື່ອກວດສອບຄວາມເລິກຂອງການຊົດເຊີຍໃນສາມຈຸດ. ພວກເຮົາຮັບປະກັນວ່າການປ່ຽນແປງໃນທົ່ວສ່ວນແມ່ນບໍ່ເກີນ± 0.05mm. ເພື່ອກວດກາເບິ່ງຂະຫນານ, ພວກເຮົາໃຊ້ເຄື່ອງວັດແທກຄວາມສະດວກສະບາຍເພື່ອປຽບທຽບສອງດ້ານທີ່ຊົດເຊີຍ. ພວກເຮົາປະຕິເສດສ່ວນໃດສ່ວນຫນຶ່ງທີ່ຊ່ອງຫວ່າງລະຫວ່າງດ້ານແມ່ນເກີນ 0.08mm. ສໍາລັບການກວດສອບຄວາມສອດຄ່ອງ, ພວກເຮົາໃຊ້ CMM ໃນການວາງແຜນທີ່ຕໍາແຫນ່ງຂອງຂຸມລອຍນ້ໍາທີ່ຖືກເຈາະກ່ອນຫລືບໍ່ມີຄວາມຜູກພັນກັບການຊົດເຊີຍ. ພວກເຮົາຮັບປະກັນວ່າພວກມັນກົງກັບແຜນຜັງຂອງທ່ານພາຍໃນ± 0.1mm. ທຸກໆພາກສ່ວນທີ່ຜ່ານການກວດສອບເຫຼົ່ານີ້ໄດ້ຮັບເລກລໍາດັບທີ່ເປັນເອກະລັກ. ລິ້ງນີ້ກັບຂໍ້ມູນການຜະລິດຂອງມັນສໍາລັບການຕິດຕາມແບບເຕັມຮູບແບບ. ນີ້ແມ່ນສິ່ງທີ່ຈໍາເປັນສໍາລັບອຸດສາຫະກໍາທີ່ມີລະບຽບຄືກັບອຸປະກອນທາງການແພດແລະອາວະກາດ, ບ່ອນທີ່ຄວາມຄ່ອງແຄ້ວແລະການປະຕິບັດຕາມເຕັມຮູບແບບ.

ຄວາມແຕກຕ່າງທີ່ສໍາຄັນຂອງ DIFLON ແມ່ນຢູ່ໃນຄວາມຕັ້ງໃຈຂອງພວກເຮົາຕໍ່ນະວັດຕະກໍາດ້ານການປະກອບ. ພວກເຮົາຮູ້ວ່າການຊົດເຊີຍຄວາມຕ້ອງການມັກຈະປ່ຽນໄປເລື້ອຍໆຍ້ອນການອອກແບບຜະລິດຕະພັນຂອງທ່ານພັດທະນາ. ດັ່ງນັ້ນພວກເຮົາສະເຫນີ "ຄວາມນິຍົມກັນຢ່າງໄວວາ" ສໍາລັບໂຄງການທີ່ກໍາລັງດໍາເນີນຢູ່. ຖ້າທ່ານຕ້ອງການປ່ຽນແປງການຊົດເຊີຍຈາກ 10mm ເຖິງ 10mm ທີ່ຜະລິດໃນຊ່ວງເວລາກາງ, ເຄື່ອງຈັກຊີເອັນຊີຂອງພວກເຮົາສາມາດປ່ຽນການຕັ້ງຄ່າໄດ້ພາຍໃຕ້ 10 ນາທີ. ເຄື່ອງຈັກພື້ນຖານໃຊ້ເວລາ 30+ ນາທີ - ການຕັດຄັ້ງນີ້ຫຼາຍ. ພວກເຮົາຍັງໃຫ້ຄໍາແນະນໍາກ່ຽວກັບການປ່ຽນແປງ "ຊົດເຊີຍ. ຖ້າການອອກແບບໃນເບື້ອງຕົ້ນຂອງທ່ານຕ້ອງການຊົດເຊີຍທີ່ສັບສົນ, ຫຼາຍບາດກ້າວທີ່ມີຄ່າໃຊ້ຈ່າຍຫຼາຍ, ວິສະວະກອນຂອງພວກເຮົາສາມາດແນະນໍາໃຫ້ມີຮູບຮ່າງທີ່ງ່າຍດາຍ. ຍົກຕົວຢ່າງ, ເດືອນທີ່ໃຊ້ໃນເດືອນທີ່ໃຊ້ເວລາລູກຄ້າໄດ້ຂໍວົງເລັບທີ່ມີສາມແຍກກັນ 5 ມມ. ພວກເຮົາໄດ້ອອກແບບໃຫມ່ໃຫ້ເປັນການຊົດເຊີຍ 15 ມມດຽວກັບລັກສະນະຂອງການແຂ່ງຂັນ. ເວລາການຜະລິດຫຼຸດລົງນີ້ໂດຍ 25% ໃນຂະນະທີ່ຮັກສາຄວາມເຂົ້າກັນໄດ້ຢ່າງເຕັມທີ່ກັບການຊຸມນຸມຂອງພວກເຂົາ.

ມີຄູ່ຮ່ວມງານເຄື່ອງຈັກທີ່ແຕກຕ່າງກັນກັບທ່ານເພື່ອແກ້ໄຂບັນຫາການປະກອບສະພາແຫ່ງ, ໃຫ້ຫລາຍກວ່າພາກສ່ວນ - ພວກເຮົາໃຫ້ການເຊື່ອມໂຍງເຂົ້າກັນ. ພວກເຮົາສຸມໃສ່ການຈັດລຽນການປະກອບ, ການສະຫນັບສະຫນູນ, ການທົດສອບຕົວຈິງ, ແລະການສະຫນັບສະຫນູນທີ່ປ່ຽນແປງໄດ້. ທຸກໆການຊົດເຊີຍສ່ວນທີ່ພວກເຮົາເຮັດໃຫ້ເຫມາະສົມກັບຂະບວນການຜະລິດຂອງທ່ານ. ນີ້ຊ່ວຍປະຢັດເວລາໃຫ້ທ່ານ, ຕັດສິ່ງເສດເຫຼືອ, ແລະເຮັດໃຫ້ຜະລິດຕະພັນຂອງທ່ານມີຄວາມຫນ້າເຊື່ອຖືຫຼາຍ. ຖ້າທ່ານກໍາລັງສ້າງຕູ້ເອເລັກໂຕຣນິກ, ຕູ້ອຸດສາຫະກໍາ, ຫຼືອຸປະກອນທາງການແພດ, ພວກເຮົາພ້ອມແລ້ວທີ່ຈະປ່ຽນລາງວັນຂອງທ່ານໃຫ້ເປັນສ່ວນທີ່ມີຄຸນນະພາບສູງ. ກຽມພ້ອມທີ່ຈະປຶກສາຫາລືກ່ຽວກັບວິທີການຊົດເຊີຍທີ່ຊົດເຊີຍຂອງພວກເຮົາສາມາດເປັນປະໂຫຍດແກ່ໂຄງການຂອງທ່ານ? ຂໍໃຫ້ມີສ່ວນຕົວຢ່າງ? ມາເບິ່ງໂຮງງານຂອງພວກເຮົາບໍ? ຕິດຕໍ່ທີມງານຂອງພວກເຮົາ. ເບິ່ງຕົວທ່ານເອງວ່າຂະບວນການຂອງພວກເຮົາປ່ຽນໂລຫະປະກອບເອກະສານເຂົ້າໃນສ່ວນປະກອບທີ່ມີຄວາມແມ່ນຍໍາທີ່ຊ່ວຍເພີ່ມປະສິດທິພາບແລະຄວາມຫນ້າເຊື່ອຖືຂອງສິນຄ້າຂອງທ່ານ
